你們了解過中頻電爐電磁感應淬火裝置嗎?該裝置電磁感應器上放置了兩個氣門，在兩個桿端中之間能同時加熱到淬火溫度，該爐是由主傳動電動爐控制，其中軸向定位由電磁鐵操控的。

　　中頻電爐簡易的氣門淬火裝置

　　中頻電爐簡易的氣門淬火裝置中間一匝比二端的匝直徑略小，在電磁感應器中心線的二端各放置一個氣門，氣門桿端位于電磁感應器的中心，由于桿徑只8mm左右，因此，電磁感應器通電后，兩個桿端同時加熱到淬火溫度。兩個V形塊既能定中心，又能定軸向位置。用6kW高頻電源加熱兩個氣門時間為3s，氣門達到規定溫度后，投入下面的淬火槽中，淬火介質一般用油。由于氣門生產量大，因此，氣門自動淬火裝置便成為十分必要的淬火裝置。采用IGBT超音頻晶體管電源80kHz、9kW，回轉工作臺，由主傳動電動爐控制，徑向定位亦由電動爐控制，軸向定位由電磁鐵操控。加熱時間可根據工藝需要在0.1—9. 95s內調整，工作節拍為加熱時間0. 7s。這臺爐采用計算爐控鑭，具有零件送進、加熱退出、冷卻送出等功能，可設定工藝參數，并有顯示、記錄、打印等功能。

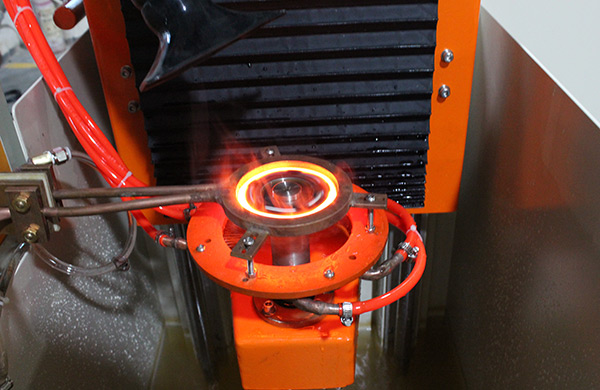

電磁感應淬火裝置

　　措施

　　JYP電源在這臺爐設計上采取了一些措施：①采用半環電磁感應器，它的電流除周向流動外，還有縱向部分，使螺紋頂與底均能加熱;

　?、谕ㄟ^(guò)間隔定位塊跨在絲杠上進行掃描淬火，由于定位塊緊跨在絲杠上，保持了等間隙，絲杠又是轉動著加熱，可使加熱均勻;

　?、郯惭b了支承絲杠的限變形滾子，減少了彎曲變形。

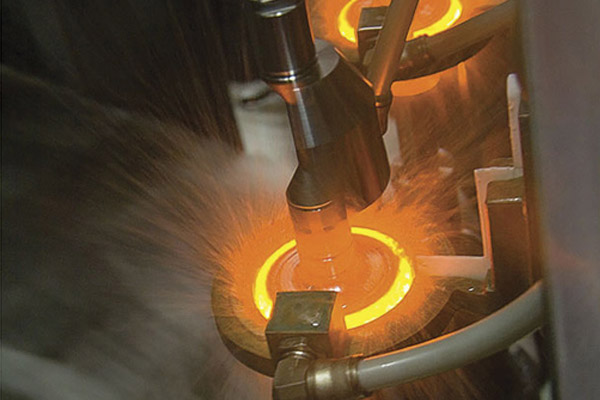

電磁感應淬火裝置

　　以上就是關于電磁感應淬火裝置的相關介紹,該爐采用的是半環電磁感應器，它能使螺紋頂與底均能加熱，還想了解更多資訊就多關注JYP電源網站吧!
